تم تصميم نظام تحلية المياه DTRO المثبت على قاعدة انزلاقية لمعالجة تيارات مياه الصرف الصحي حيث تعاني أنظمة التناضح العكسي التقليدية من التلوث السريع والترسبات وعدم استقرار الأداء.
باستخدام تقنية غشاء الأنبوب القرصي، يتيح النظام تحلية المياه وتركيزها بشكل موثوق في ظل ظروف الملوحة العالية والتلوث الشديد.يتم توفير النظام كحزمة مثبتة على قاعدة انزلاقية ويمكن أيضًا دمجه في حاوية معزولة للبيئات القاسية والمواقع النائية والنشر السريع.
نقدم الدعم الهندسي بما في ذلك إرشادات اختيار النظام، واقتراحات تحليل مياه التغذية، وتحسين التكوين بناءً على متطلبات المشروع.

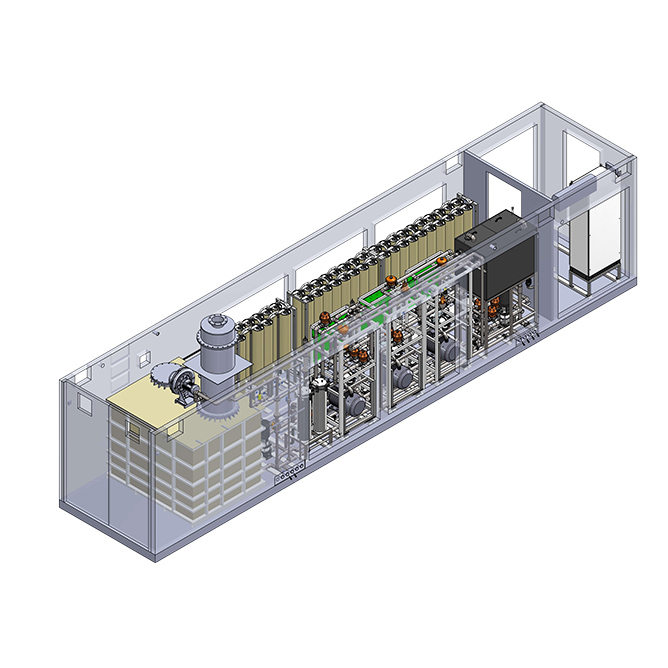

نظام التناضح العكسي ذو الأنبوب القرصي المثبت على قاعدة انزلاقية (DTRO)

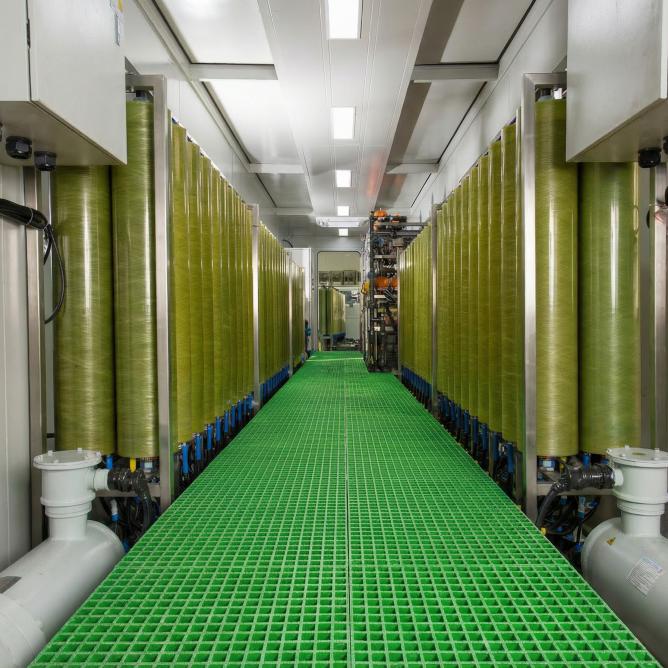

يدمج نظام DTRO المثبت على قاعدة انزلاقية وحدات غشاء الأنبوب القرصي، ومضخات الضغط العالي، وأجهزة التحكم في حزمة مدمجة.
تم تصميمه للتطبيقات التي تتطلب قدرة محسنة على مقاومة التلوث، وأداء تركيز عالٍ، وتشغيل موثوق به على المدى الطويل.اعتمادًا على ظروف المشروع، يمكن تسليم نظام DTRO في تكوين مثبت على قاعدة أو في حاوية، مما يدعم التركيب المعياري والنشر المرن في الموقع.
الميزات الرئيسية
تحديد موقع النظام
•مصدر المياه
مياه البحر، المياه قليلة الملوحة عالية الملوحة، المياه المالحة، مياه الصرف الصناعي عالية التلوث
•دور العملية
وحدة تحلية مياه قوية / وحدة تركيز عالية لظروف التغذية القاسية
•الاستخدام في المصب
إعادة استخدام مياه المنتج، أو إمدادات المرافق، أو معالجة التلميع الإضافية
التطبيقات النموذجية
• تحلية مياه البحر في ظل ظروف عالية الخطورة للتلوث البيولوجي
• تقليل تركيز وحجم المحلول الملحي عالي الملوحة
• المعالجة المسبقة لمياه الصرف الصحي ذات نسبة المواد الصلبة الذائبة العالية (ZLD) وإدارة مياه الصرف الصحي ذات نسبة المواد الصلبة الذائبة العالية (TDS).
• المرافق الصناعية الساحلية وإمدادات المياه الصناعية
• المواقع النائية التي تتطلب أداءً مستقرًا لتحلية المياه

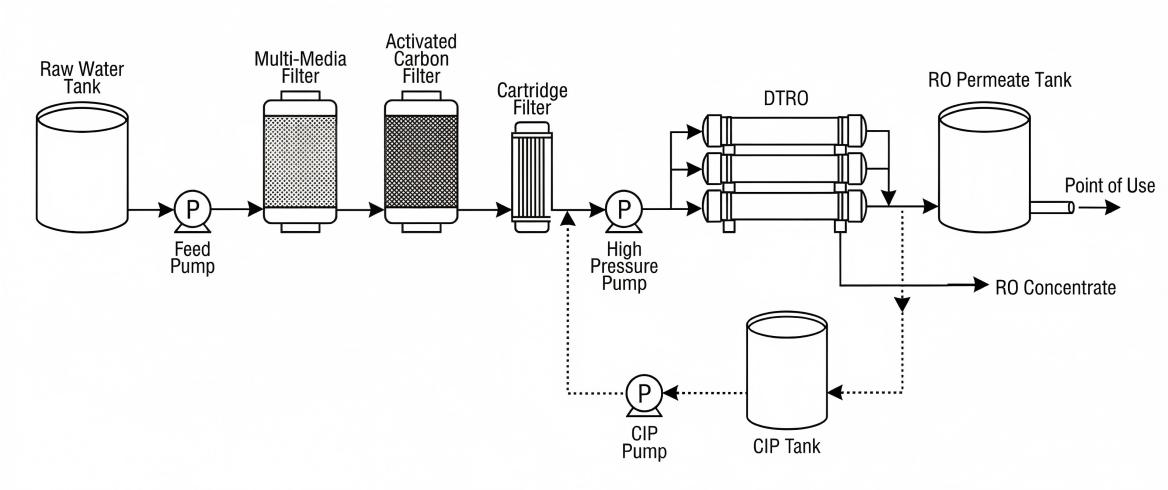

نظرة عامة على عملية نظام DTRO
الخطوة 1 - المعالجة المسبقة لمياه التغذية
تتم معالجة مياه الصرف الصحي الخام مسبقًا من خلال الترشيح متعدد الوسائط والكربون والخرطوش لتقليل المواد الصلبة العالقة وحماية أغشية DTRO.
الخطوة الثانية - الضخ عالي الضغط
يتم ضغط مياه التغذية المعالجة بواسطة مضخة ضغط عالٍ لتلبية متطلبات تشغيل DTRO.
الخطوة 3 - فصل الأنابيب القرصية بتقنية التناضح العكسي
يمر الماء عبر وحدات غشاء الأنبوب القرصي، مما يحقق فصلًا فعالًا في ظل ظروف الملوحة العالية والتلوث العالي.
الخطوة 4 - تجميع النفاذية
يتم تجميع الراشح المعالج في خزان راشح التناضح العكسي لإعادة استخدامه أو استخدامه في المراحل اللاحقة.
الخطوة 5 - تصريف المركز
يتم تصريف المحلول الملحي المركز لمزيد من المعالجة، أو تقليل الحجم، أو معالجة نظام التخلص من النفايات السائلة الصفرية.
الخطوة 6 - التنظيف في مكانه
يُمكّن نظام التنظيف الآلي المخصص من التنظيف الكيميائي لاستعادة أداء الغشاء وضمان التشغيل المستقر على المدى الطويل.
المواصفات الفنية
| نموذج | EET-DTRO-M25 | EET-DTRO-M50 | EET-DTRO-M100 | EET-DTRO-M300 |
| سعة | 25 متراً3/d | 50 متراً3/d | 100 متر3/d | 300 متر3/d |
| ضغط التغذية | ≥2 بار | ≥2 بار | ≥2 بار | ≥2 بار |
| وصلة مدخل التغذية | DN25 | DN25 | DN50 | DN100 |
| وصلة مخرج النفاذية | DN25 | DN32 | DN50 | DN65 |
| وصلة مخرج المركزات | DN32 | DN40 | DN40 | DN80 |
| الطاقة المركبة (كيلوواط) | 22 | 55 | 70 | 120 |
الطول × العرض × الارتفاع (بوصة/ مم) | 354x94x110 / 9000x2400x2800 | 354x94x110 / 9000x2400x2800 | 236*2x94x110 / 6000*2x2400x2800 | 472*2x94x110 / 12000*2x2400x2800 |
| حجم الحاوية (قدم) | 30 | 30 | 20*2 | 40*2 |
| معايير التشغيل | معدل الشفاء: 60%-80% |
| نسبة رفض الملح: 99% | |
| درجة حرارة التصميم: 25 درجة مئوية | |
| درجة حرارة التشغيل: 5-40 درجة مئوية | |
| إجمالي المواد الصلبة الذائبة في مياه التغذية: < 35000 ملغم/لتر | |
| الحد الأدنى لضغط التغذية: 2 بار |
| مواد | أنابيب الضغط العالي: SS316L |
| أنابيب الضغط المنخفض: يو بي في سي | |
| إطار انزلاقي: SS304 | |
| خزانة التحكم الكهربائية: IP54، مصنوعة من صفائح فولاذية مطلية بالألومنيوم والزنك | |
| غلاف فلتر المعالجة المسبقة: مصنوع من الألياف الزجاجية المقواة بالبلاستيك (FRP) | |
| وعاء ضغط التناضح العكسي: مصنوع من الألياف الزجاجية المقواة بالبلاستيك، 1000 رطل لكل بوصة مربعة (75 بار) |
| التكوينات الاختيارية | 1. خيارات المعالجة المسبقة: DAF / الفصل المغناطيسي عالي التدرج (HGMS) | |
| 2. نظام مضخة التعزيز | 3. نظام نقل مياه المنتج | |
| 4. ما بعد العلاج: نظام إعادة التمعدن | 5. طقم قطع غيار لمدة عامين | |
ملحوظة: قد يختلف التكوين النهائي بناءً على جودة مياه التغذية وظروف الموقع.
