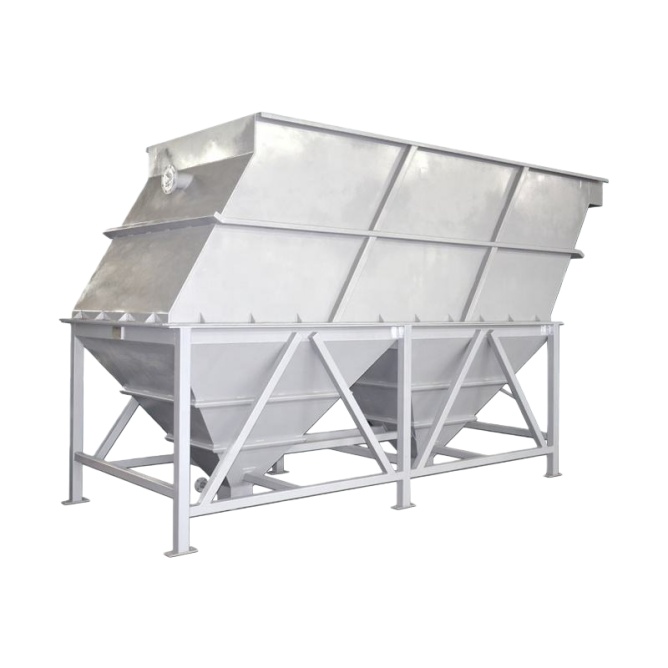

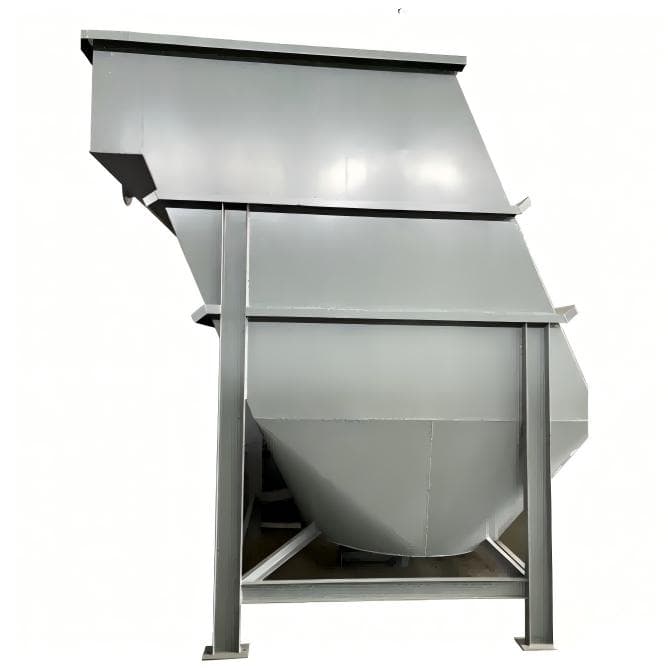

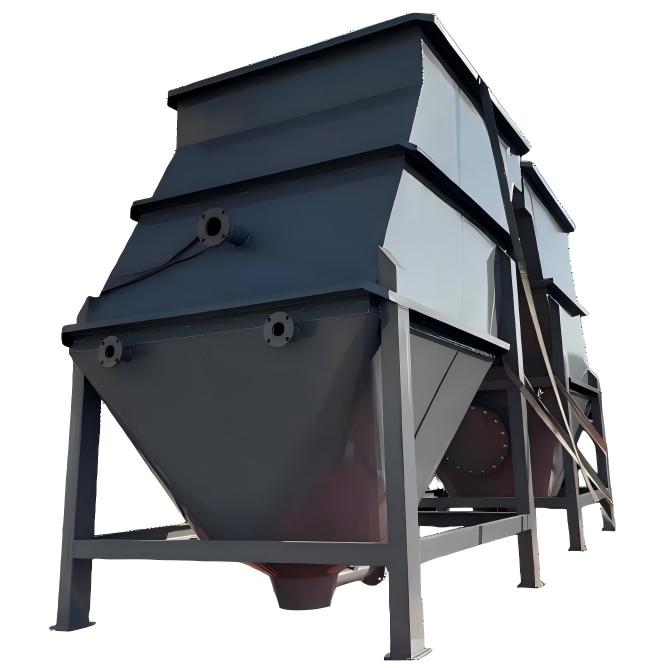

جهاز التصفية الصفائحي EET – نظام تصفية عالي الكفاءة ذو صفائح مائلة
يتكون جهاز الترسيب الصفائحي EET من عدة ألواح مائلة مرتبة بشكل متوازٍ لزيادة مساحة الترسيب الفعالة داخل خزان صغير الحجم.
يعمل على تسريع ترسب الجسيمات وجمع الحمأة، مما يجعله مناسبًا لمعالجة مياه الصرف الصناعي حيث تعتبر المساحة والكفاءة والاستقرار أمورًا بالغة الأهمية.
الميزات الرئيسية
تحديد موقع النظام
• يتم تركيبه بعد التخثير/التلبد لفصل المواد الصلبة عن السائلة بسرعة
• يستخدم كبديل صغير الحجم لأحواض الترسيب التقليدية
• يتم تطبيقه قبل ترشيح الوسائط، أو أغشية الترشيح الفائق/التناضح العكسي، أو تلميع DAF عندما تكون هناك حاجة إلى SS أقل
• غالبًا ما يتم دمجها مع تكثيف الحمأة / تجفيفها في اتجاه مجرى النهر
التطبيقات النموذجية
• معالجة مياه الصرف الصحي البلدية الأولية أو الثانوية
• تنقية النفايات الصناعية (المنسوجات، والأغذية والمشروبات، والطلاء، وما إلى ذلك)
• إزالة المواد الصلبة من مياه الأمطار والجريان السطحي
• تنقية المياه الجوفية والمياه السطحية
• المعالجة المسبقة لأنظمة الترشيح الغشائي

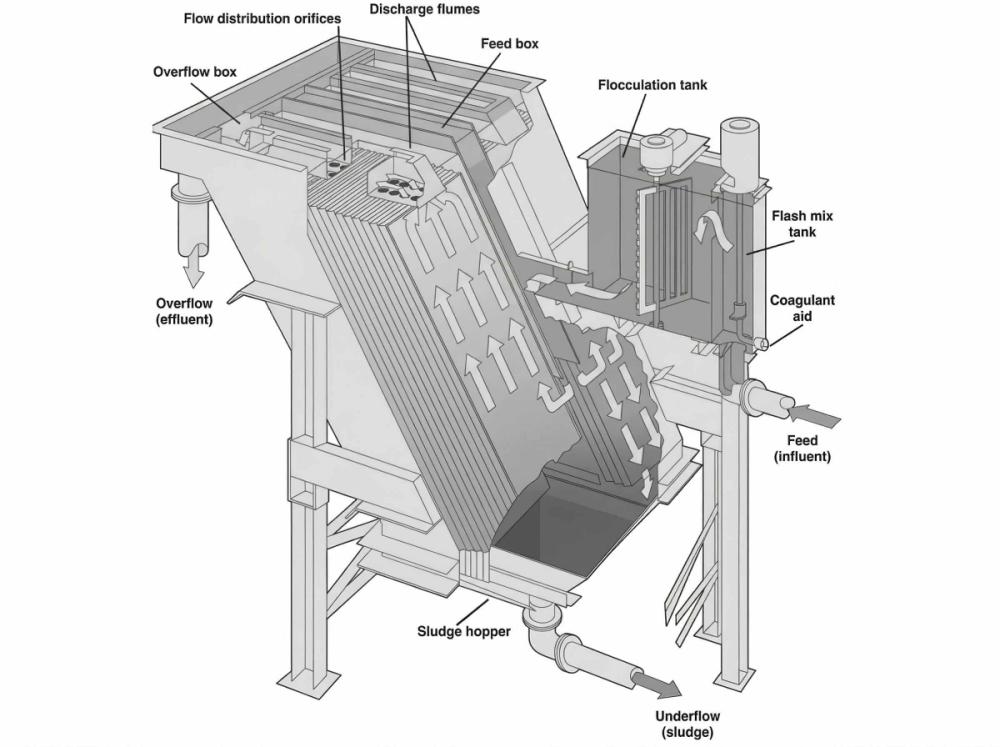

مبدأ عمل جهاز تنقية الصفائح
الخطوة 1 - توزيع المياه الداخلة
يدخل الماء الخام إلى جهاز التصفية ويتم توزيعه بالتساوي عبر منطقة المدخل.
الخطوة 2 - استقرار الصفيحة المائلة
تستقر المواد الصلبة العالقة على الألواح المائلة، مما يقلل مسافة الترسيب ويزيد من كفاءة الفصل.
الخطوة 3 - جمع الحمأة
تنزلق المواد الصلبة المترسبة أسفل الألواح وتتراكم في قادوس الحمأة.
الخطوة 4 - تصريف المياه المعالجة
تفيض المياه المصفاة من الأعلى ويتم جمعها لمعالجتها في اتجاه مجرى النهر.
المواصفات الفنية
| نموذج | سعة | الأبعاد (م) | مكشطة الحمأة | قائمة الفوهات (DN، GB/JIS/ANSI) | ||||||
| m3/h | L | دبليو | LMX1 H | LMX2 H/H1 | قوة المحرك kW | مدخل | مَنفَذ | مخرج الحمأة | الغسيل العكسي | |
| EET-X005 | 5 | 2.6 | 1.6 | 2.9 | 3.4/2.5 | 0.25 | 80 | 50 | 50 | 50 |
| EET-X010 | 10 | 3.4 | 1.8 | 3.6 | 3.8/3.0 | 0.25 | 100 | 80 | 50 | 50 |
| EET-X020 | 20 | 3.4 | 2.2 | 3.6 | 3.8/3.0 | 0.25 | 150 | 100 | 50 | 50 |
| EET-X030 | 30 | 4.2 | 2.2 | 4.0 | 3.8/3.0 | 0.25 | 150 | 150 | 50 | 50 |
| EET-X040 | 40 | 4.0 | 2.8 | 4.0 | 3.8/3.0 | 0.25 | 200 | 150 | 50 | 50 |
| EET-X050 | 50 | 4.7 | 2.8 | 4.0 | 3.8/3.0 | 0.25 | 200 | 200 | 50 | 50 |
| EET-X060 | 60 | 4.8 | 3.0 | 4.0 | 3.8/3.0 | 0.25 | 250 | 200 | 50 | 50 |
| EET-X080 | 80 | 5.1 | 3.4 | 4.0 | 4.0/3.2 | 0.25 | 250 | 200 | 80 | 50 |
| EET-X090 | 90 | 6.3 | 3.0 | 4.0 | 4.0/3.2 | 0.25×2 | 250 | 250 | 80x2 | 50 |
| EET-X100 | 100 | 7.1 | 3.0 | 4.0 | 4.0/3.2 | 0.25×2 | 250 | 250 | 80x2 | 50 |
| EET-X120 | 120 | 8.3 | 3.2 | 4.0 | 4.0/3.2 | 0.25×2 | 300 | 300 | 80x2 | 50 |
| EET-X150 | 150 | 9.8 | 3.2 | 4.0 | 4.0/3.2 | 0.25×2 | 350 | 300 | 80x2 | 50 |
ملحوظة: قد يختلف التكوين النهائي بناءً على جودة مياه التغذية وظروف الموقع.
