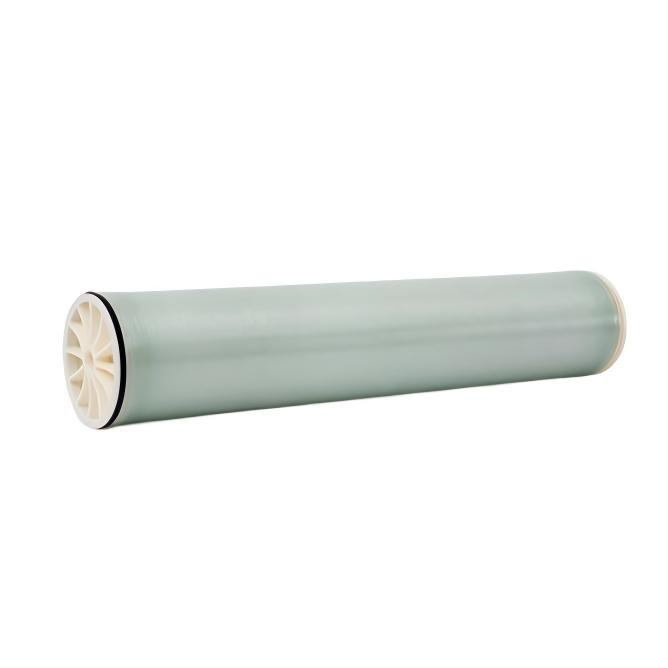

سلسلة زيرو تم تطوير عناصر الغشاء خصيصًا لتطبيقات تصريف السوائل الصفرية (ZLD) التي تشمل مياه الصرف الصناعية عالية الملوحة وعالية COD. تغطي هذه السلسلة تقنيات التناضح العكسي المقاومة للتلوث، والتناضح العكسي عالي الضغط، والتناضح العكسي فائق الضغط، وتقنيات الترشيح النانوي الانتقائي، وتدعم التركيز التدريجي، وتقليل الحجم، واستعادة الموارد.
توفر سلسلة ZERO حلول أغشية موثوقة لأنظمة ZLD التي تعمل عبر نطاق واسع من TDS من 5 إلى 70 جم/لتر.

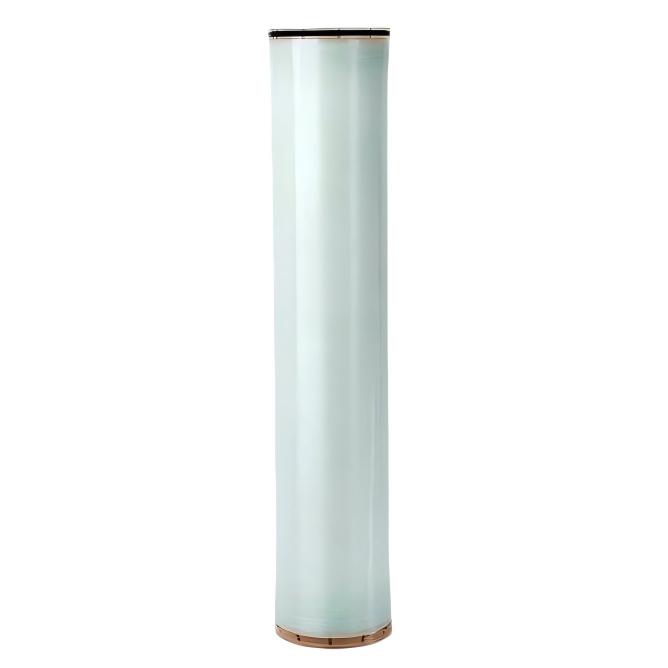

سلسلة زيرو – عناصر غشائية بدون تصريف سائل (ZLD)
تم تصميم عناصر غشاء سلسلة ZERO لمعالجة تحديات مياه الصرف الصناعي عالية الملوحة وعالية COD في أنظمة ZLD.
من خلال دمج هياكل الأغشية المقاومة للتلوث، وخصائص السطح المحسنة، والتصميمات المقاومة للضغط العالي، تتيح هذه السلسلة التركيز التدريجي والتشغيل المستقر في ظل ظروف صعبة.
يتم تطبيق أنواع مختلفة من الأغشية ضمن سلسلة ZERO في مراحل ملوحة محددة، مما يسمح بتكوين النظام الأمثل، وتقليل تكاليف التشغيل، وتحسين كفاءة ZLD الإجمالية.

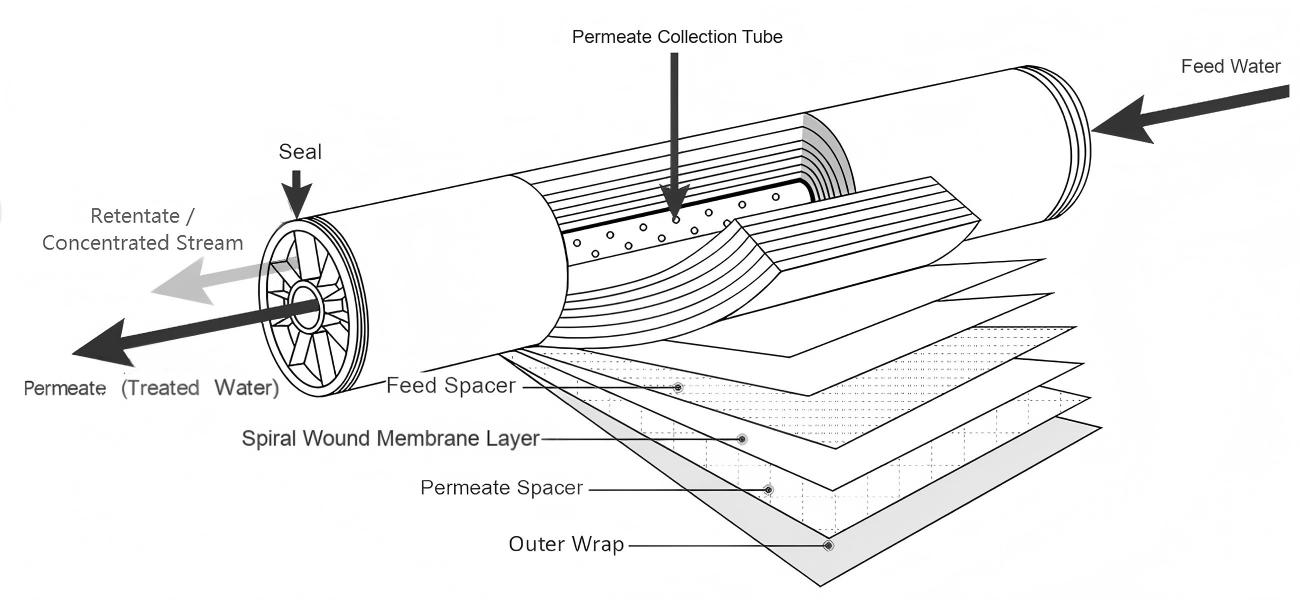

مبدأ فصل الأغشية لتطبيقات نظام الصرف الصفري السائل
الخطوة 1 -مدخل تغذية عالي الملوحة
تدخل مياه الصرف الصناعي عالية الملوحة إلى عنصر الغشاء تحت ضغط وتتدفق عبر فاصل التغذية، وتتوزع بالتساوي عبر سطح الغشاء.
الخطوة الثانية –فصل الأغشية تحت ضغط تناضحي عالٍ
بفعل ضغط التشغيل، يتخلل الماء طبقة الغشاء شبه المنفذة بينما يتم الاحتفاظ بالأملاح المذابة والمواد العضوية والملوثات وتركيزها.
الخطوة 3 -تجميع الماء المُرشَّح لإعادة الاستخدام أو المعالجة اللاحقة
يتم جمع المادة المتسربة من خلال أنبوب التسرب المركزي وإعادة استخدامها أو توجيهها إلى عمليات لاحقة حسب تكوين النظام.
الخطوة الرابعة -تيار مركز لتقليل الحجم بشكل أكبر
يخرج المحلول الملحي المركز من عنصر الغشاء ويتم نقله إلى مراحل ZLD اللاحقة مثل التناضح العكسي عالي الضغط أو الترشيح النانوي أو المعالجة الحرارية.
الخطوة 5 -التشغيل المستمر للتدفق المتقاطع للتحكم في التلوث
يقلل تصميم التدفق المتقاطع من التلوث والترسبات في ظل ظروف الملوحة العالية، مما يضمن التشغيل المستقر وفترات التنظيف الممتدة.
الميزات الرئيسية

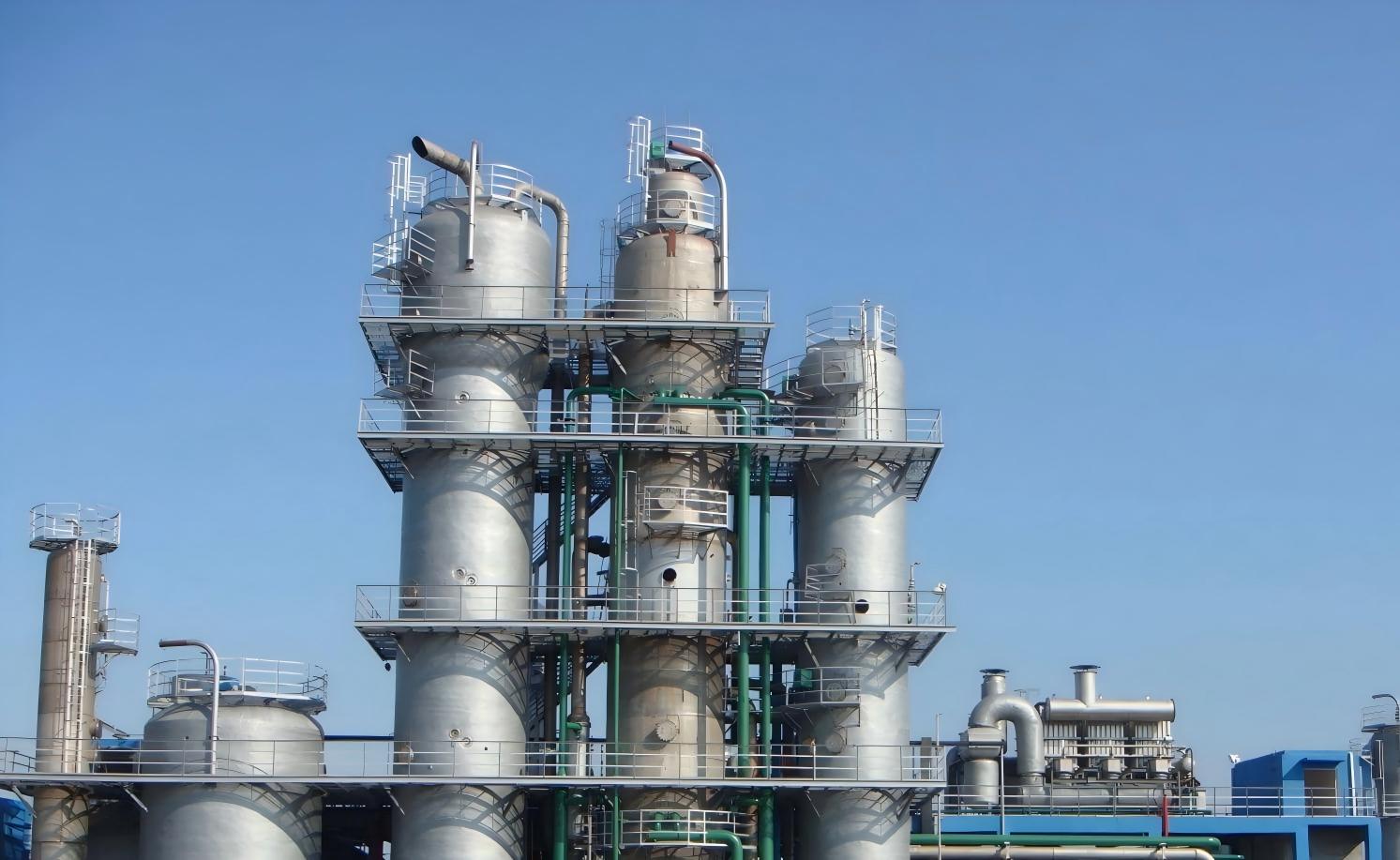

التطبيقات النموذجية
مياه الصرف الصحي مصادر
• مياه الصرف الصناعي عالية الملوحة
• مياه الصرف الصحي ذات المحتوى العالي من الأكسجين الكيميائي الحيوي
• محلول ملحي مركز من العمليات الصناعية
الصناعات والأنظمة
• أنظمة تفريغ السوائل صفر (ZLD).
• الصناعات الكيميائية والكلور القلوي
• معالجة مياه الصرف الصحي لإزالة الكبريت
• معالجة مياه الصرف الصحي الناتجة عن صناعة النسيج والصباغة
• أنظمة إعادة استخدام مياه الصرف الصناعي وتقليل حجمها
المواصفات الفنية
تغطية النموذج لتطبيقات ZLD
| نموذج | نوع الغشاء | إجمالي المواد الصلبة الذائبة النموذجية في العلف | مرحلة معالجة ZLD |
| ZERO-FR10 | نظام التناضح العكسي المقاوم للتلوث | 5-15 غ/ل | التركيز الأولي وإعادة الاستخدام |
| ZERO-HP70 | التناضح العكسي عالي الضغط | 15-35 غ/ل | تركيز متوسط |

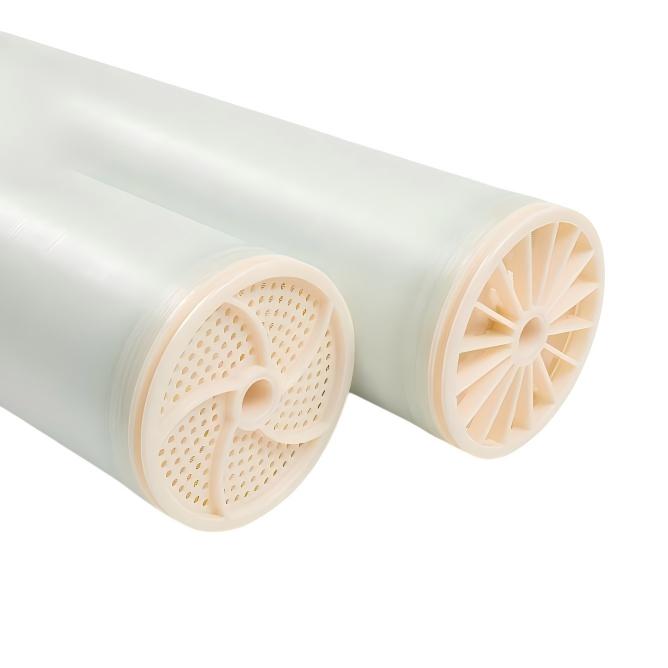

| ZERO-UHP120 | التناضح العكسي عالي الضغط للغاية | 35-70 غ/ل | تركيز متقدم للمحلول الملحي |
| ZERO-XS90 | NF الانتقائي | 35-70 غ/ل | فصل الملح واستعادة الموارد |
معايير المنتج
| نموذج | تدفق النفاذية | رفض مستقر | مساحة الغشاء الفعالة | سُمك فاصل التغذية | ||
| الناتج المحلي الإجمالي | m3/d | % | ft2 | m2 | ميل | |
| ZERO-FR10 | 11500 | 43.5 | 99.7 | 400 | 37.2 | 34 |
| ZERO-HP701 | 8800 | 33.3 | 99.75 | 400 | 37.2 | 34 |
| ZERO-UHP1202 | 7400 | 28.0 | 99.7 | 400 | 37.2 | 34 |
| ZERO-XS903 | 8300 | 31.4 | 99.0 | 400 | 37.2 | 34 |
| شروط الاختبار | ضغط التشغيل 225 رطل لكل بوصة مربعة (1.55 ميجا باسكال) تم الاختبار في محلول كلوريد الصوديوم بتركيز 2000 ملجم/لتر | |
| درجة الحرارة عند 25 درجة مئوية، درجة الحموضة 7.0 ± 0.5، معدل الاسترداد عند 15% | ||
| نصف ضغط التشغيل 800 رطل لكل بوصة مربعة (5.52 ميجا باسكال). تم الاختبار عند محلول كلوريد الصوديوم بتركيز 32000 ملجم/لتر. | ||
| درجة الحرارة 25 درجة مئوية، الرقم الهيدروجيني 8.0، معدل الاسترداد 8% | ||
| 3 ضغط التشغيل 100 رطل لكل بوصة مربعة (0.69 ميجا باسكال). تم الاختبار عند محلول كبريتات المغنيسيوم بتركيز 2000 ملجم/لتر. | ||
| درجة الحرارة عند 25 درجة مئوية، درجة الحموضة 7.0 ± 0.5، معدل الاسترداد عند 15% | ||
الحد الأدنى من رفض الملحZERO-FR10 99.6% ZERO-HP70 99.7% ZERO-UHP120 99.65% ZERO-XS9098.5% | ||
| شروط التشغيل وحدوده | أقصى ضغط تشغيل | 600 رطل لكل بوصة مربعة (4.14 ميجا باسكال) 1 1200 رطل لكل بوصة مربعة (8.28 ميجا باسكال) 2 1740 رطل لكل بوصة مربعة (12.0 ميجا باسكال) |
| أقصى درجة حرارة لمياه التغذية | 45 درجة مئوية | |
| أقصى معدل تدفق مياه التغذية SDI15 | 5 | |
| أقصى تركيز للكلور الحر | <0.1 ملغم/لتر | |
| أقصى انخفاض في الضغط لكل عنصر | 15 رطل لكل بوصة مربعة (0.1 ميجا باسكال) | |
| نطاق الرقم الهيدروجيني المسموح به للتنظيف الكيميائي | 1-13 | |
| نطاق الرقم الهيدروجيني المسموح به لمياه التغذية أثناء التشغيل | 2-11 | |
| 3 نطاق الرقم الهيدروجيني المسموح به للتنظيف الكيميائي | 2-11 | |
| 3 نطاق الرقم الهيدروجيني المسموح به لمياه التغذية أثناء التشغيل | 3-10 | |
