نظام تعويم الهواء المذاب عالي الكفاءة في المياه الضحلةهي وحدة تعويم بالهواء المذاب الضحلة عالية الكفاءة مصممة للفصل السريع للمواد الصلبة العالقة والزيوت والشحوم من مياه الصرف الصحي.
يوفر تصميم الخزان الضحل وتوزيع الهواء الأمثل أداءً مستقرًا للتصفية مع تقليل المساحة المطلوبة.
نظام التعويم بالهواء المذاب الضحل عالي الكفاءة (DAF)
نظام DAF ضحل عالي الكفاءةيستخدم النظام تقنية التعويم بالهواء المذاب مع تصميم خزان ضحل لتعزيز كفاءة التعويم.
من خلال توليد فقاعات هواء دقيقة تلتصق بالمواد الصلبة والزيوت العالقة، يتيح النظام التعويم السريع والفصل الفعال في ظل ظروف تشغيل متغيرة.
الميزات الرئيسية
تحديد موقع النظام
• يتم تركيبه بعد الفرز الأولي أو معادلة السوائل كمرحلة فصل المواد الصلبة عن السائلة
• يمكن وضعها قبل أنظمة الترشيح أو الأغشية لتقليل الحمل
• غالبًا ما يتم دمجها في المراحل الأولية للمعالجة البيولوجية لتحسين الكفاءة
التطبيقات النموذجية
• المعالجة المسبقة لمياه الصرف الصناعي (الأغذية، الألبان، المنسوجات، الطلاء، إلخ)
• فصل الزيت عن الماء في مخلفات المصافي والبتروكيماويات
• إزالة المواد الصلبة العالقة بكميات كبيرة لمحطات معالجة المياه البلدية
• توضيح بشأن مياه الأمطار والجريان السطحي
• المعالجة الأولية لأنظمة الأغشية (الترشيح الفائق/التناضح العكسي) والتلميع الثلاثي

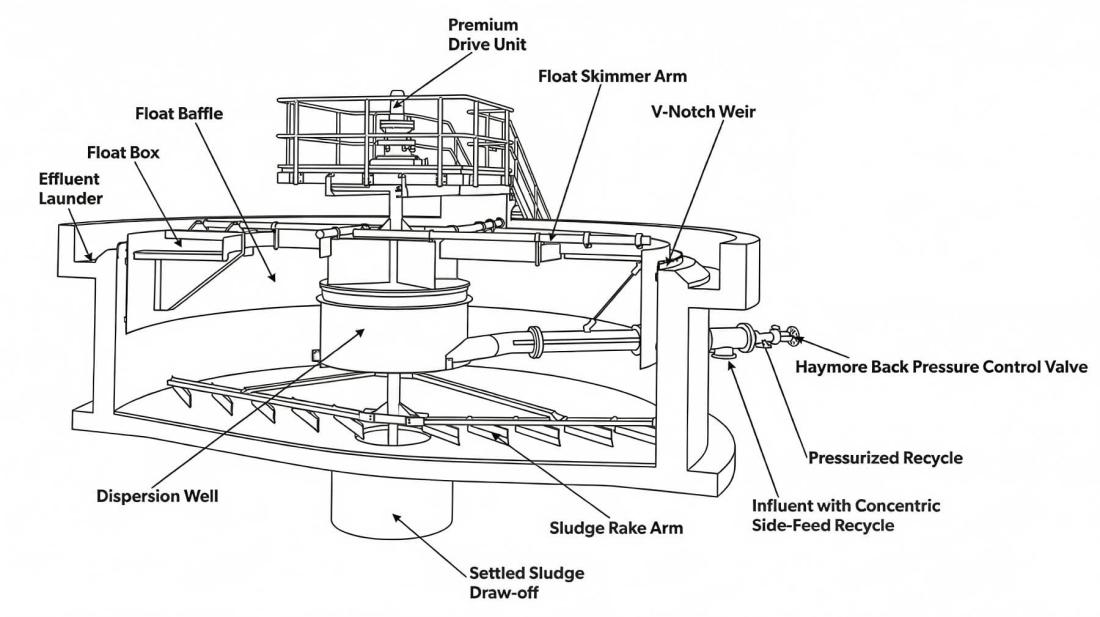

نظرة عامة على عملية نظام HSDAF
الخطوة 1 -توزيع التدفق الداخل
تدخل مياه الصرف الصحي إلى خزان التعويم وتتوزع بالتساوي عبر منطقة المدخل.
الخطوة الثانية –الذوبان والتحرر في الهواء
يتم إطلاق الماء المضغوط المشبع بالهواء، مما يؤدي إلى تكوين فقاعات دقيقة.
الخطوة 3 -الفصل بالتعويم
تلتصق الفقاعات الدقيقة بالمواد الصلبة والزيوت العالقة، وترفعها إلى السطح.
الخطوة الرابعة -إزالة الحمأة
يتم كشط الحمأة الطافية باستمرار وتفريغها لمزيد من المعالجة.
الخطوة 5 -تصريف المياه المعالجة
تخرج المياه المصفاة من النظام للمعالجة في اتجاه مجرى النهر أو للتصريف.
المواصفات الفنية
| نموذج | سعة م³/ساعة | أبعاد الخزان (D×H) بوصة / مم | حمل التشغيل T | قوة المحرك kW | مضخة معززة kW | ضاغط هواء kW |
| EET-S2 | 15 | 79×26 / 2000×650 | 6.5 | 0.5 | 1.5 | 1.5 |
| EET-S2.4 | 20 | 94×26 / 2400×650 | 9.5 | 0.5 | 2.2 | 1.5 |
| EET-S3 | 35 | 118×30 / 3000×750 | 13.5 | 0.5 | 4 | 1.5 |
| EET-S3.5 | 50 | 138×31 / 3500×800 | 18 | 0.5 | 5.5 | 1.5 |
| EET-S4 | 66 | 157×31 / 4000×800 | 21.5 | 0.5 | 5.5 | 2.2 |
| EET-S4.5 | 120 | 177×31 / 4500×800 | 26.5 | 0.5 | 5.5 | 2.2 |
| EET-S5 | 100 | 197×31 / 5000×800 | 32.5 | 0.5 | 7.5 | 2.2 |
| EET-S6 | 150 | 236×31 / 6000×800 | 43 | 0.5 | 11 | 4 |
| EET-S7 | 180 | 276×33 / 7000×850 | 60 | 1.1 | 15 | 4 |
| EET-S8 | 250 | 315×33 / 8000×850 | 76 | 1.1 | 18.5 | 5.5 |
| EET-S9 | 300 | 354×33 / 9000×850 | 93 | 1.1 | 22 | 5.5 |
| EET-S10 | 400 | 394×33 / 10000×850 | 114 | 1.5 | 30 | 5.5 |
| EET-S11 | 500 | 433×36 / 11000×925 | 149 | 1.5 | 30 | 5.5 |
| EET-S12 | 750 | 472×36 / 12000×925 | 179 | 1.5 | 30 | 5.5 |
| EET-S13 | 900 | 512×36 / 13000×925 | 210 | 2.2 | 37 | 5.5 |
| EET-S14 | 1000 | 551×41 / 14000×1050 | 258 | 2.2 | 37 | 5.5 |
| EET-S15 | 1200 | 591×41 / 15000×1050 | 328 | 2.2 | 45 | 5.5 |
| EET-S16 | 1600 | 630×41 / 16000×1050 | 340 | 2.2 | 55 | 5.5 |
| العملية والأداء | زمن الاحتفاظ الهيدروليكي (HRT): 3-5 دقائق |
| الحمل السطحي: 8-15 م³/م²·س | |
| سعة المعالجة / التحميل: حتى 10 م³/م²·س تقريبًا | |
| إزالة المواد الصلبة العالقة: تصل إلى 98% فأكثر | |
| إزالة اللون: حتى 95% تقريبًا | |
| إزالة الأكسجين الكيميائي الحيوي: تصل إلى 90% | |
| استهلاك المواد الكيميائية: انخفض مستوى PAC إلى حوالي 150 جزءًا في المليون | |
| تقليل البوليمر: انخفض مستوى PAM بمقدار 2 جزء في المليون تقريبًا |
| مواصفات التصميم والتكوين | نظام الهواء: وحدة تشبع الهواء المضغوط وإعادة تدويره |
| حقن الفقاعات الدقيقة: نظام متكامل لتوليد الفقاعات الدقيقة | |
| إزالة الرواسب: مجموعة كاشطة ومكشطة سطحية | |
| المكونات الهيكلية: الدعم الهيكلي ومنصة الوصول | |
| نطاق التوريد: وحدة HSDAF قياسية مع الملحقات والوثائق |
ملحوظة: تمثل المواصفات المذكورة أعلاه الخصائص التصميمية العامة لنظام التعويم بالهواء المذاب عالي الكفاءة. ويتم تحديد التكوين النهائي بناءً على جودة المياه الداخلة ومتطلبات المشروع.
